铜铬锆合金以其综合性的优异性能而著称，这使其在多个工业领域具有不可替代的价值。其核心性能主要体现在以下几个方面：1、优异的导电率与导热性：铜铬锆合金通过精密的成分控制和热处理工艺，能够在维持较高强度的前提下，实现极高的导电率。
2、卓越的力学性能：抗拉强度通常可达510 N/mm²以上 ，特定工艺下甚至可达到1100-1300 MPa ，这已经可与某些高性能钢材媲美。

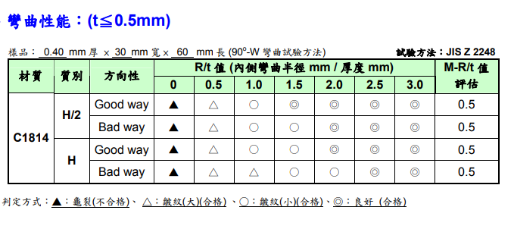

3、良好的耐热性与抗应力松弛性能：其软化温度可达550℃ ，远高于许多传统铜合金，这意味着其在高温环境下仍能保持较高的强度和硬度。它还具备优异的抗应力腐蚀及应力松弛特性 ，这对于制造在高应力、高温环境中长期工作的弹性元件至关重要。

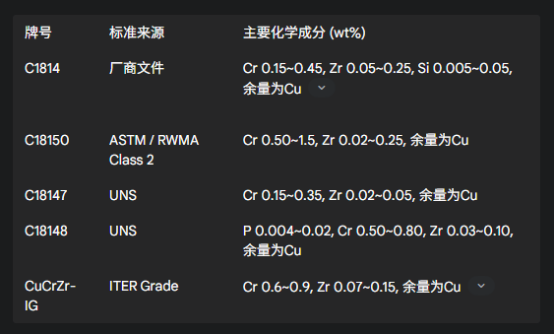

铜铬锆合金的优异性能源于其独特的化学成分及其所依赖的析出强化机制。该合金的典型成分中，除了铜基体外，关键的合金元素是铬（Cr）和锆（Zr）。
该合金的核心原理是一种典型的沉淀强化。在高温固溶处理后，微量的铬和锆元素能够固溶到铜基体中，形成一种过饱和固溶体 。在随后的冷变形过程中，材料内部会引入高密度的位错线 ，这些位错为后续的析出相提供了有利的形核位置。最后，在时效处理过程中，过饱和的铬和锆原子会从铜基体中析出，形成弥散分布的纳米级第二相。这些析出相主要包括体心立方（bcc）结构的纯Cr相和金属间化合物Cu₅Zr相 。这些细小且硬质的析出相能有效地钉扎和阻碍位错的移动 ，从而显著提升合金的强度和硬度。这个“固溶-冷变形-时效”的三步法是实现其高强高导性能的核心技术路径，每一步都环环相扣，共同决定了最终产品的综合性能 。

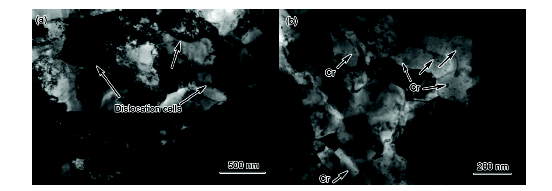

图1 2种等径弯曲通道挤压(ECAP)变形与时效工艺下Cu-Cr-Zr合金的微观组织

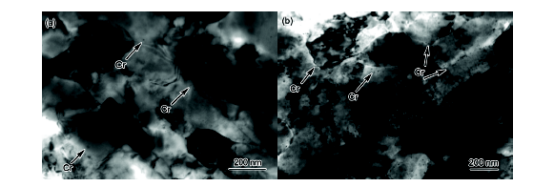

图2 2种ECAP变形与时效工艺下Cu-Cr-Zr合金400 ℃拉伸变形后的微观组织
值得注意的是，锆元素在铜铬锆合金中的作用并非仅仅是简单的强化剂。它还扮演着一个关键的“微观组织调控催化剂”角色。单独的铬铜合金在时效处理过程中，析出的铬相容易发生团聚和长大，导致“过时效”现象，进而引起强度下降 。而锆的加入能够显著改善这一问题。研究表明，锆的引入会改变铬析出相的形貌，使其从粗大多面体转变为细小、均匀分布的针状或盘状。这种精细化的形貌使得铬相与铜基体之间能够保持半共格或共格关系，从而大幅提升析出强化效果 。
铜铬锆合金的沉淀强化是一个动态的微观结构演变过程。这个过程始于固溶处理，通过快速冷却获得过饱和固溶体。随后，在时效处理过程中，析出相的形成经历了从原子团簇到稳定相的转变。
